IEGS212系列 |
|
12口-非網管型導軌式工業交換機 |
|
|
產品簡介
IEGS212F是即插即用、非網管型、工業級以太網交換機，IEGS212F產品支持12個10/100M以太網接口（RJ45），結構緊湊、經濟易用。產品符合FCC、CE標準，采用無風扇、低功耗設計，支持兩路電源備份輸入，采用IP40防護等級的金屬外殼，-40~85℃的寬溫確保了交換機在工業環境中的可以快速、可靠的傳送數據，可用于工廠自動化，石油化工，智能交通等行業中組建高帶寬以太網。
質量保證
IEIDATA品質系統分為三大塊：設計品保、客服品保、制造品保，這三個部分相互影響、相互反饋，相互提升。正是這樣的持續改善（TQM），造就了IEIDATA嚴謹?shù)钠焚|(zhì)系統。
優良的設計質量保證
IEIDATA嚴謹?shù)膶⒄麄€(gè)設計品保劃分成了6個部分，分別是概念、評估、設計、驗證、試產、量產；只有在每個階段通過嚴格的檢核，才能進入下一個階段，最終需經過六個嚴苛的檢核點，確認品質可靠，產品才可以順利的誕生，交到客戶的手中。
嚴謹?shù)漠a(chǎn)品測試驗證
僅在設計品保中的驗證階段，需要通過的測試就有9項，只有全部品均通過這9項嚴格的測試，產品才會允許進入下一階段：試產階段。而在試產階段，將會有更加嚴格的測試需要通過。
性能參數
| IEEE標準 | |
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
| 接口 | |
| 百兆電口 | 10Base-T/100Base-T，RJ45, 自動流速控制，全/半雙工模式和MDI/MDIX自動偵測反轉 |
| 百兆光口 | 100Base-X，SC/ST接口連接，支持單模（20/40/60/80km可選）、多模（2/5km可選）光纖，波長為1310nm |
| 千兆光口 | 1000Base-X，SFP接口連接，支持單模（20/40/60/80km可選）、多模（2/5km可選）光纖。 |
| 千兆電口 | 10Base-T/100Base-T/1000Base-T，RJ45 |
| 告警端口 | 4芯5.08mm間距接線端子，1路繼電器告警輸出，兩觸點分別為常開和常閉觸點，電流負載能力1A@24VDC |
| 交換屬性 | |
| 傳輸方式 | 存儲轉發 |
| 背板帶寬 | 1.6G |
| 緩存大小 | 1Mbits |
| Mac地址表 | 2K |
| 指示燈 | |
| 電源指示燈 | PWR（1-2） |
| 接口指示燈 | NET-LINK（1-12） |
| 運行指示燈 | RUN |
| 告警指示燈 | ALARM |
| 傳輸距離 | |
| 雙絞線 | 100m（標準CAT5/CAT5e線纜） |
| 多模光纖 | 850nm/2km |
| 多模光纖 | 1310nm/2km/5km |
| 單模光纖 | 1310nm/20/40/60km |
| 單模光纖 | 1550nm/80/100/120km |
| 電源：支持過流保護支持反接保護，支持電源輸入無極性，支持內置過流4.0A保護 | |
| 輸入電壓 | 交直流24V（支持8~55V） |
| 接入端子 | 插拔式4芯5.08mm間距接線端子 |
| 空載功率 | 0.7W@24VDC |
| 滿載功率 | 3.5W@24VDC |
| 工作環境 | |
| 工作溫度 | -40℃～85℃ |
| 存儲溫度 | -65℃～150℃ |
| 相對濕度 | 5%～95%（無凝露） |
| 機械結構 | |
| 外殼 | IP40防護等級，波紋式高強度金屬外殼 |
| 安裝 | DIN卡軌式安裝 |
| 尺寸(W×H×D) | 138mm×110mm×53mm |
| 重量 | 約690g |
| 行業標準 | |
| EMI | FCC Part 15，CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD)，Level 4 EN61000-4-3(RS)，Level 3 EN61000-4-4 (EFT)，Level 4 EN61000-4-5 (Surge)，Level 4 EN61000-4-6(CS)，Level 3 EN61000-4-8(PFM)，Level 5 |
| 沖擊 | IEC 60068-2-27 |
| 自由跌落 | IEC60068-2-23 |
| 震動 | IES 60068-2-6 |
| 認證質保 | |
| 保修期 | 5年 |
| MTBF | 380000h |

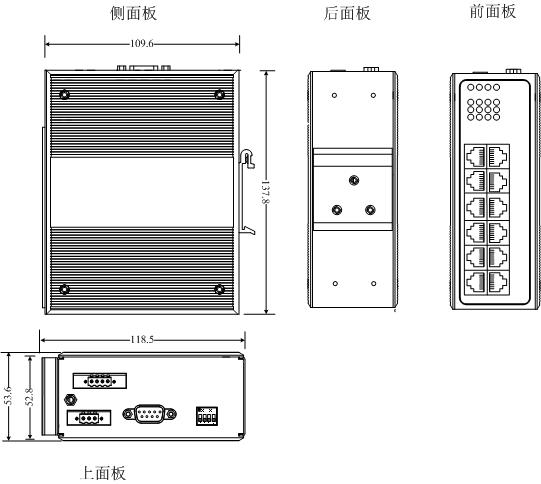

外形尺寸
訂購信息
| 序號 | 訂購型號 | 描述 |
| 1 | IEGS212F-12Fe | 非網管工業交換機，8個百兆電口/2個千兆光口，AC/DC8-55V |
