以太網交換機的交換芯片有多重要？ Marvell 88E6095 VS 楠菲微SF2507
交換模塊、控制模塊、接口模塊構成了交換機硬件模塊結構（如下圖所示）。交換模塊起到了數據存儲轉發交換決定性的因素，交換芯片作為交換機核心芯片之一，決定了交換機的性能，是網絡交換機產品中最關鍵的芯片，交換機支持什么速率的接口、支持多少個接口，支持多大的性能、支持什么功能基本上都是由交換芯片決定的。
交換機主要功能是提供子網內的高性能和低延時交換，而高性能交換的功能主要由交換芯片完成。同時由于交換機的部署節點多、規模大，需要交換機具備更低的功耗、和更低的成本，對交換芯片功耗和成本提出了更高的要求。
圖為：硬件模塊邏輯結構
交換機技術起源于美國，如今已經在世界各地普及使用。而以太網交換機核心競爭力的高低，取決于其轉發芯片的能力。那交換機交換芯片都有哪些呢？目前，進口芯片廠商有Cisco、Broadcom、Marvell、Fulcum。國產交換芯片廠家主要有：盛科、楠菲微、物芯等。國產處理器芯片主要參與者有：龍芯、兆芯、飛騰、海光、申威和華為等。
今天咱們就聊聊Marvell 88E6095和楠菲微2507這兩款芯片以及這兩款交換芯片在交換機中的應用。
邁威88E6095（左）楠菲微SF2507（右）
88E6095是Marvell公司設計的一款網絡交換芯片。該芯片集成了MAC和PHY，有11個端口，可提供三千兆的以太網網口和8個百兆的以太網網口，時鐘源頻率25MHZ。
其中P0~P7,8個端口支持100BAST-T/100BAST-T；P8、P9、P10端口都支持三種接口：SEDES接收器、外接10/100/1000M Copper PHYS、1000FBASE-X的光纖端口，能夠直接連接到光放大器。另外，P9還支持MII-MAC/PHY，P10 還支持（G）MII-MAC/PHY.該芯片支持VLAN\STP生成樹協議和QoS。
設計思路：
1、采用4片88E6095F芯片進行互連，完成交換功能。
2、每個芯片上的3個Serdes千兆端口都是兩兩互聯的。
3、為了避免成環，默認開啟88E6095的24P模式（級聯模式）。
4、交換機由AMR9 CPU進行管理。
楠菲微SF2507是一款支持5+2-port 10/100/1000M 口的二層SOC以太網交換芯片。該芯片集成了CPU和5口10M/100M/1000M PHY，支持兩個可配置的MII/RMII/RGMII接口。芯片可以通過IIC/MIIM/SPI接口進行管理。
架構框圖

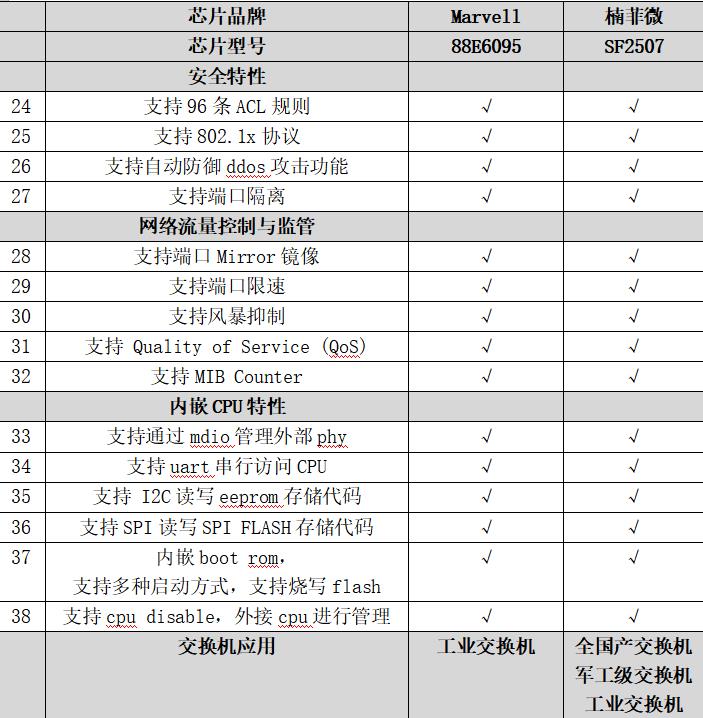

為了讓大家更直觀的了解兩款芯片，（邁威88E6095、楠菲微SF2507）在端口數量、支持哪些功能、安全特性以及應用做了一個簡單的對比表，供大家參考。（想了解更多芯片在交換機的應用參數可以加小編微信13296589910！）

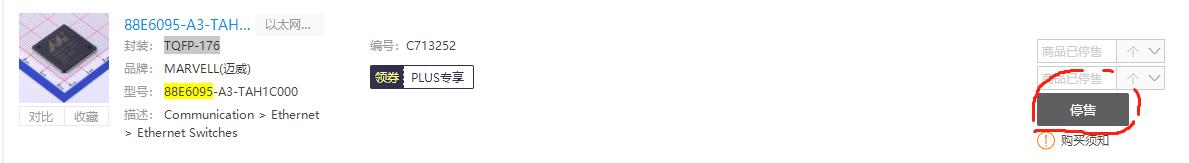

中國網絡安全已經上升到國家戰略層面，網絡芯片的國產化是產業鏈向亞洲轉移的必然趨勢，也是我國國家安全的必要要求。并且進口芯片比如88E6095等二層三層交換芯片目前處于停售狀態（如下圖），這也說明了進口芯片存在卡脖子的風險。大力發展自主可控，這是必然趨勢，全國產交換機將迎來了她的春天。
楠菲微SF2507交換芯片在各項功能上面目前已完成支持替代進口交換芯片88E6095，那兩款交換芯片在交換機中的應用如何呢？我們看測試一下吧！
性能測試10口工業交換機（左）8口加固交換機（右）
選用進口交換芯片的交換機PK選用國產交換芯片的交換機

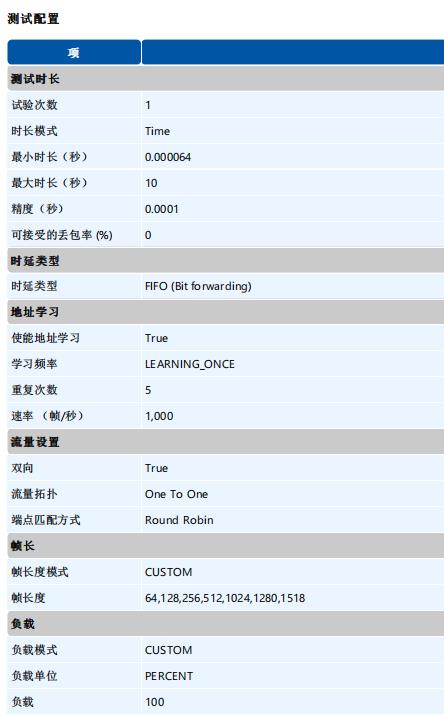

小編將以上兩個不同交換芯片的交換機進行RFC2544性能測試,測試的內容主要有吞吐量、時延、丟包率、背靠背、擁塞控制、地址緩存、學習速率、環網恢復、優先級、虛擬局域網、網暴抑制、錯誤幀過濾。
測試結果
進口交換芯片88E9056和國產交換芯片SF2507通過RFC2544測試后的結果顯示“丟包率”為0%，“吞吐量”是一樣的。在“時延”方面有一點小的差別，88E9056的時延為3.607，SF2507的時延為7.048。（下次小編會把進口交換芯片和國產交換芯片的測試過程和結果詳細的做講解并分享給大家）總體來講，兩者質量差不多，只是在功能與性能上選用進口芯片的交換機要稍多一些，通用性考慮雖然好，但是有些功能并不符合中國人的使用習慣，雙顯的多余，有些很強的功能反倒不如全國產交換機。總之，全國產交換機技術已經很成熟啦。如有需要8口、10口、24口交換機的產品資料，歡迎咨詢027-83621617。
